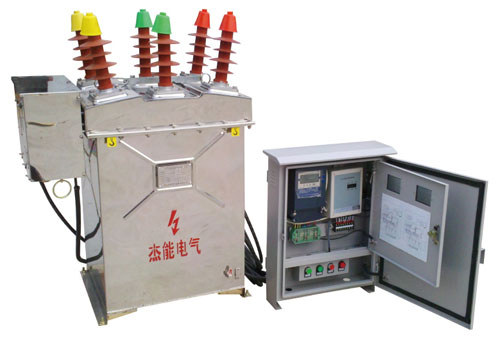

JFZW8-10开关一体式预付费高压计量箱





产品概述：
      本产品实现了ZW8-12型真空断路器与组合式互感器的完美组合，既保留了真空断路器的基本功能，又增加了高压计量与远程操作等功能。开关上部内置三段式过流保护CT，可保护计量绕组及负荷侧电气设备的安全；开关下部内置电压、电流绕组，实现高精度高压计量，而且内置220V电源绕组，解决电动操作所需的电源问题。设备全部由优质不锈钢板密封加工装配而成，二次线全部由铠装电缆密封引出，防窃电性强。
      智能电表与预付费抄收终端装配在由不绣钢制作而成的低压控制箱里，通过GPRS网络与预付费抄收后台连接，可实时采集用电数据，实现远程预付费控制功能。

型号注释：



注意事项：
      1、安装时应按照高压计量箱技术要求进行。
      2、高压计量箱前必须安装一组相应电压等级的避雷器。
      3、注意检查二次接线回路。电压回路不能短路，电流回路不能开路。
      4、高压计量箱（包括计量表箱）必须可靠接地。

使用条件：
1、安装场所：户外
2、环境温度：-40℃－80℃，湿度≤90％
3、海拔：高度≤2000米
4、无腐蚀、无易燃、无爆炸性气体环境

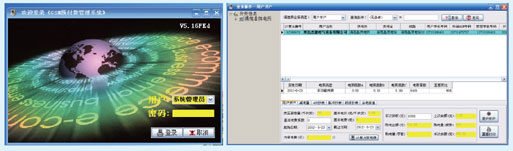

预付费管理程序界面：
