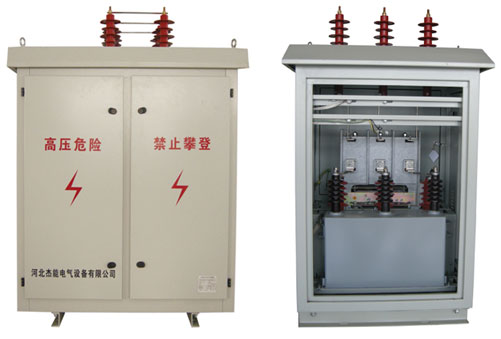

产品概述：
JNGW系列高压无功自动补偿装置是我公司在普通高压补偿装置基础上，更新研发而成。将电压检测与无功补偿合为一体，是为改善电力系统10（6）千伏线路无功大、线损高的状况而研制的专用无功功率自动补偿装置，可作提高功率因数、降低线路损耗、改善电压质量之用，适用于电力系统和矿区10千伏和6千伏配电线路，自动化程度高，补偿效果显著。
结构形式：
一般采用柱上安装方式：单杆安装、双杆安装。
按电容器组数分为：单组自动；双组自动；一组固定+一组自动；一组固定+两组自动。
主要配置：
JNGW系列高压无功自动补偿装置主要由跌落式熔断器、大容量电压互感器、高压并联电容器组、电容器投切开关、电流互感器、氧化锌避雷针、无功补偿控制器组成。改装置结构紧凑、安装方便，具有选址灵活、安全可靠、智能化程度高、运行效率高、使用寿命长等诸多优点。
主要技术参数：
额定电压：6kv、10kv
基波频率：50Hz
无功补偿容量：50kvar-900kvar
电容器接法：三相星形
工作原理：
JNGW系列高压无功自动补偿装置根据实施采样的电压、电流、功率因数、无功功率大小，自动投切电容器补偿线路电压、无功功率。电容器的继电保护由JNGW系列高压无功自动补偿装置实现。
运行环境条件：
海拔高度：≤2500m
大气压力：80-110Kpa
环境温度：40℃，20%-90%
化学条件：安装场所无有害气体和蒸汽，无导电性或爆炸性尘埃及严重霉菌。
JNGW系列高压无功自动补偿装置是我公司在普通高压补偿装置基础上，更新研发而成。将电压检测与无功补偿合为一体，是为改善电力系统10（6）千伏线路无功大、线损高的状况而研制的专用无功功率自动补偿装置，可作提高功率因数、降低线路损耗、改善电压质量之用，适用于电力系统和矿区10千伏和6千伏配电线路，自动化程度高，补偿效果显著。
结构形式：
一般采用柱上安装方式：单杆安装、双杆安装。
按电容器组数分为：单组自动；双组自动；一组固定+一组自动；一组固定+两组自动。
主要配置：
JNGW系列高压无功自动补偿装置主要由跌落式熔断器、大容量电压互感器、高压并联电容器组、电容器投切开关、电流互感器、氧化锌避雷针、无功补偿控制器组成。改装置结构紧凑、安装方便，具有选址灵活、安全可靠、智能化程度高、运行效率高、使用寿命长等诸多优点。
主要技术参数：
额定电压：6kv、10kv
基波频率：50Hz
无功补偿容量：50kvar-900kvar
电容器接法：三相星形
工作原理：
JNGW系列高压无功自动补偿装置根据实施采样的电压、电流、功率因数、无功功率大小，自动投切电容器补偿线路电压、无功功率。电容器的继电保护由JNGW系列高压无功自动补偿装置实现。
运行环境条件：
海拔高度：≤2500m
大气压力：80-110Kpa
环境温度：40℃，20%-90%
化学条件：安装场所无有害气体和蒸汽，无导电性或爆炸性尘埃及严重霉菌。
产品特点：
本产品配备专用的智能管理后台系统，通过GPRS网络与操作员电脑连接可实现远程监控，并可根据客户要求进行设定参数主动上传功能。
型号说明：
本产品运行在内蒙古高原察右前旗地区，本地区为高寒多风沙地区，本产品自安装以来性能稳定运行良好。
