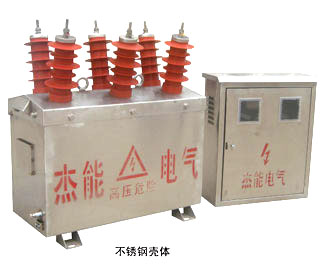

JLSG3-10 户外干式三元件防窃电型高压计量箱

浏览次数: 次  价格:0


产品概述:
       该产品为户外干式,是在两元件硅橡胶高压计量箱的基础上改进开发的,适用于50Hz、6-10kV三相交流电力线路或配电变压器的计量或用电管理监督考核,尤其更适用线路三相负荷不平衡、差异较大的用户,提高了计量的准确度。在季节负荷变化较大的用户,可选择双变比计量箱,扩大计量负荷的范围。
      本产品电压、电流互感器主体绝缘采用硅橡胶材料密封浇注,硅橡胶材料以其优良的理化性能,逐步推广用在电力行业各种产品中,耐高温和耐低温,可在-60℃-200℃正常使用,绝缘性能不变、不开裂、不老化、寿命长,硅橡胶化学性能指标稳定、无毒、无味、无污染、介电性能优良,该系列硅橡胶高压电能计量箱更适应高温、高寒、高湿地区恶劣的环境。

产品特点:
      1、本产品为三元件型,配备A、B、C相三只电流互感器,三只电压互感器,Y/YO-12接线,额定二次电流5A,额定二次电压两种:100、100/ 3V,400、400/ 3V,配用三相四线有功和无功电能表,400、400/ 3V电压等级和低压电力系统一致,选择使用电表更为方便,也可使用三只220V单相电能表组合计算。
      2、对于季节性负荷变化较大的电力用户,可选用双变比宽量限电能计量箱,不停电可在表箱内通过改变专用互感器端子盒连接片倒换变比。
      3、计量表箱和组合互感器一体连接,组成连体电能计量箱,在柱上安装使用,也可以分别安装,柱上安装组合互感器,杆下安装计量表箱,中间用塑料铠装电缆连接。
      4、为了加强防窃电能力,硅橡胶高压电能计量箱改进型采用从硅橡胶套管引出护套电力电缆,整体引出导体得以屏蔽,杜绝了在电流互感器一次侧短接窃电的弊病。

型号释义:

主要技术标准:
 执行国家技术标准:GB1207-2006电压互感器
                            GB1208-2006电流互感器
                            GB17201-2007组合互感器

主要技术参数:
JLSG3-10电压部分技术参数

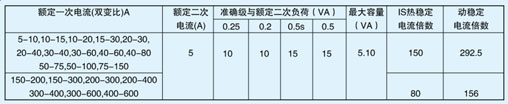

JLSG3-10电流部分技术参数

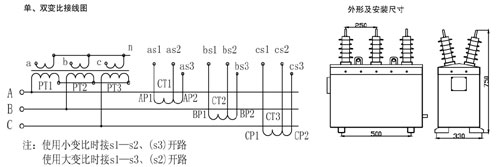

接线原理图:



注意事项:
      1、安装时必须保证线路和计量箱相序一致。
      2、计量箱前必须装配相应电压等级的避雷器。
      3、注意检查二次接线回路,电压回路不能短路,电流回路不能开路。
      4、高压计量箱(包括计量表箱)必须可靠接地。

使用条件:
      1、安装场所:户外
      2、环境温度:-40℃- 80℃,湿度≤90%
      3、海拔:高度≤2000米
      4、无腐蚀、无易燃、无爆炸性气体环境
